AVENTICS压力开关R412010718

2019年11月12日

AVENTICS压力开关R412010718,上海韦米机电设备有限公司主营销售产品,原厂原装,质量保障,销售热线:13524123009,传真:021-51334670;联系人:雷青。热诚欢迎新老客户咨询购买!



安沃驰AVENTICS压力开关, 系列 PM1-R412010718
结构特点 机械式
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
压缩空气连接 ? 5x1,5
压缩空气接口型号 带O形环的法兰
类型 机械式
功能 更换器(机械)
安装位置 任意
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -10 ... 80 °C
介质 压缩空气
测量尺寸 相对压力
开关元件 微型开关(输入/输出)
超 压 保 险 80 bar
工作频率 1,5 Hz
冲击阻力 max. 15 g
振动阻力 10 g (60 - 500 Hz)
重复精度按%(相对于终值) ± 1 %
开关点 可调节的
滞环 最大压力切换误差
工作电压DC 小/大 12 ... 30 V DC
工作电压 AC 小/大 12 ... 250 V AC
固定方式 通过直通孔
防护等级 IP65
电子连接 多芯插头 EN 175301-803, A型
重量 0,16 kg
压力上升时的开关功能:接触点从1-2转换到1-3。压力下降时的开关功能:接触点从1-3转换到1-2。
注意:过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置!
微型开关支配镀银触点。
选择插拔连接器时请注意 PIN 引脚分配。

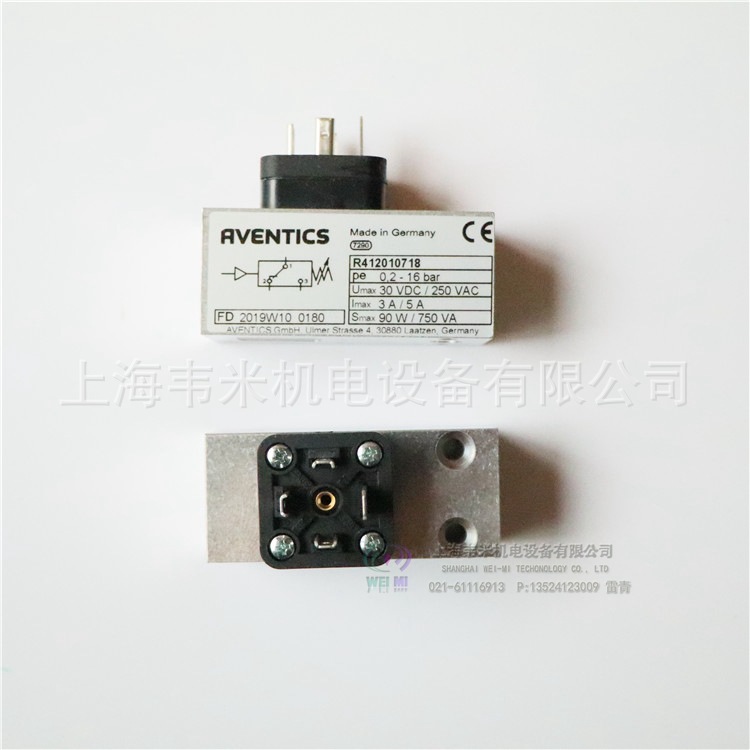

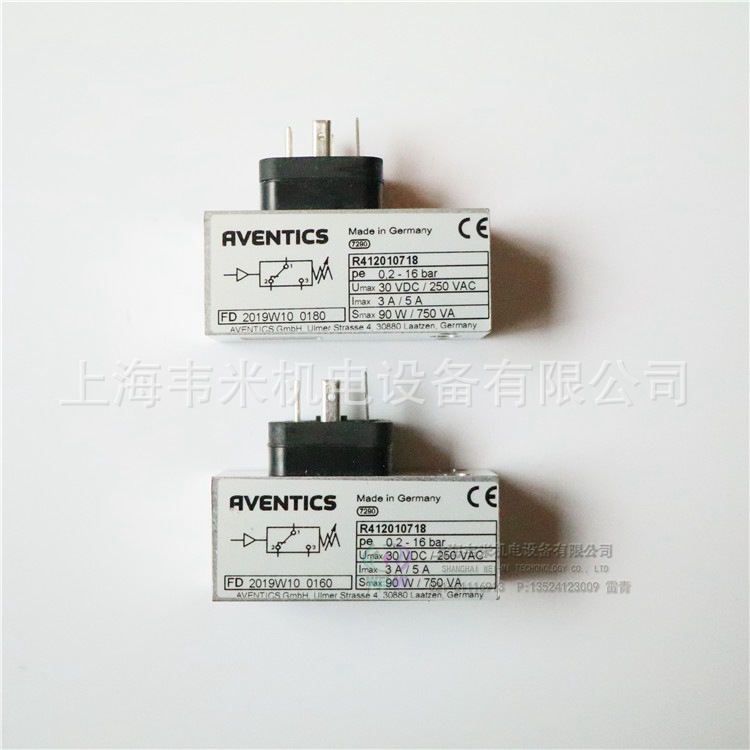

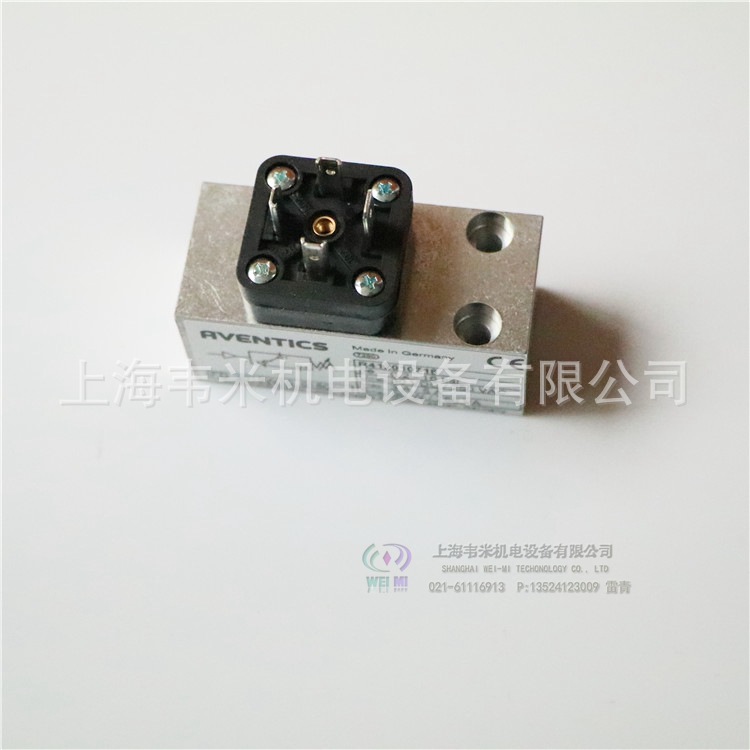

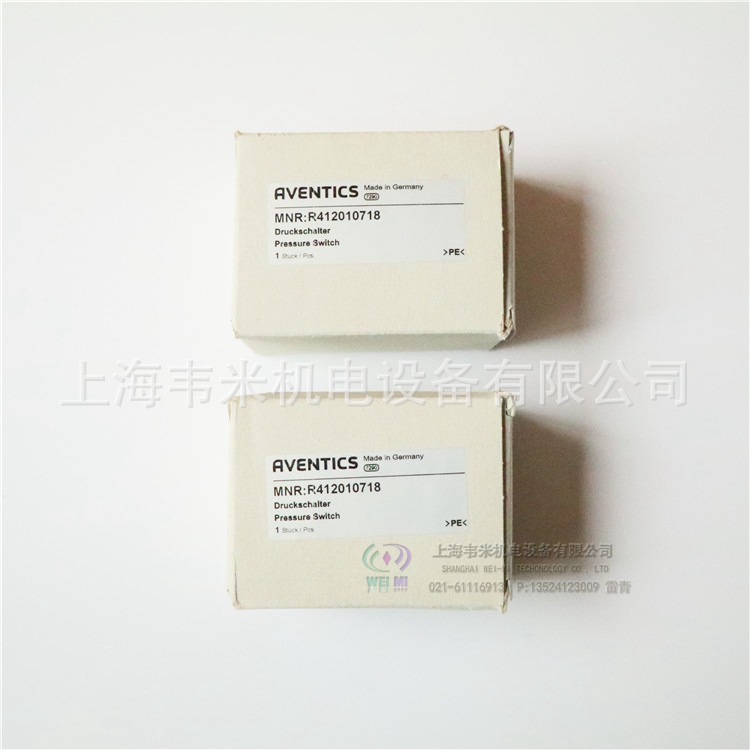

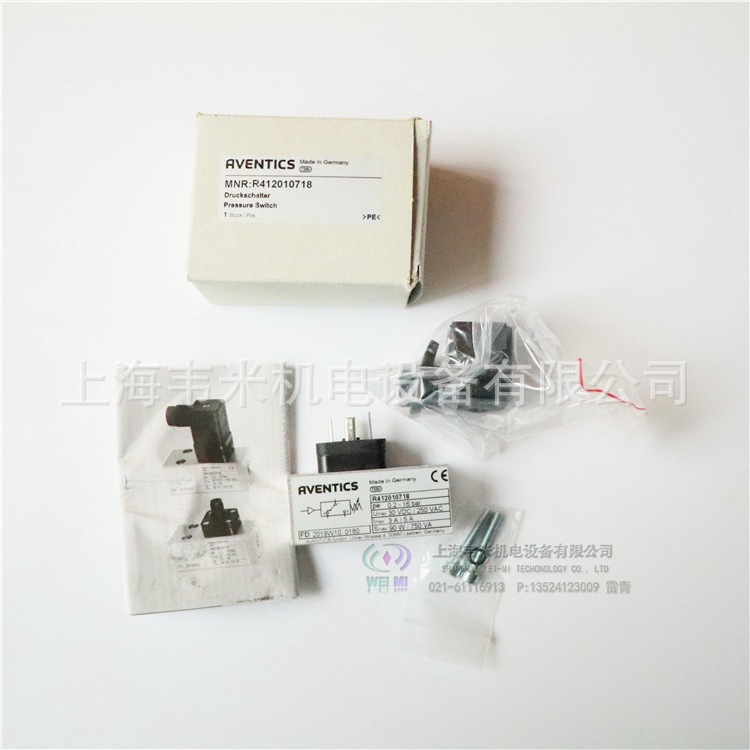

R412010718 安沃驰压力开关.jpgR412010718 安沃驰气动压力开关.jpgR412010718 AVENTICS压力开关包装图片.jpR412010718 AVENTICS压力开关.jpgR412010718 AVENTICS气动压力开关.jpgR412010718 安沃驰压力开关包装.jpg



压力传感器是使用为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主,以弹性元件的形变指示压力,但这种结构尺寸大、质量重,不能提供电学输出。随着半导体技术的发展,半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展,半导体传感器向着微型化发展,而且其功耗小、可靠性高。



传感器的接线一向是客户采购过程咨询得多的问题之一,很多客户都不知道传感器如何连线,其实各种传感器的接线方式基本都是一样的,压力传感器一般有两线制、三线制、四线制,有的还有五线制的。

压力传感器两线制比较简单,一般客户都知道怎么接线,一根线连接电源正极,另一个线也就是信号线经过仪器连接到电源负极,这种是简单的,压力传感器三线制是在两线制基础上加了一个线,这根线直接连接到电源的负极,较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端,另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出,4~20mA的叫压力变送器,多数做成两线制的。压力传感器的信号输出有些是没有经过放大的,满量程输出只有几十毫伏,而有些压力传感器在内部有放大电路,满量程输出为0~2V。至于怎么接到显示仪表,要看仪表的量程是多大,如果有和输出信号相适应的档位,就可以直接测量,否则要加信号调整电路。五线制压力传感器与四线制相差不大,市面上五线制的传感器也比较少。

AVENTICS压力开关R412010718

压力传感器
系列PE2
安沃驰AVENTICS压力传感器,系列PE2
R412010848
R412010849
R412010853
R412010856
R412010850
R412010851
R412010854
R412010855
R412010857
R412010858
PE5系列
安沃驰AVENTICS压力传感器,系列PE5
R412010761
R412010760
R412010769
R412010768
R412010775
R412010774
R412010763
R412010762
R412010771
R412010770
R412010765
R412010764
R412010777
R412010776
R412010773
R412010772
R412010767
R412010766
R412010779
R412010778
R412010782
R412010781
R412010806
R412010805
系列PE6
安沃驰AVENTICS压力传感器,系列PE6
R412007880
R412007881
R412007882
R412007883
R412007884
R412007885
R412007886
R412007887
系列PM1
安沃驰AVENTICS压力开关,系列PM1
R412010711
R412022752
R412010712
R412010713
R412010714
R412010715
R412010718
安沃驰AVENTICS压力开关,系列PM1
R412010716
R412010717
R412010719
R412010720
安沃驰AVENTICS压力开关,系列PM1
R412010721
安沃驰AVENTICS压力开关,系列PM1
R412010731
R412024681
R412010730
R412024680
R412010732
R412024682
R412024760
R412024761
流量监测器
系列AF1
安沃驰AVENTICS流量传感器,左边进气,系列AF1
R412010638
R412010673
R412010637
R412010674
安沃驰AVENTICS流量传感器,右边进气,系列AF1
R412010863
系列553-001
安沃驰AVENTICS空气流量传感器,系列553-001
5530011000
5530011100
5530011200
速度/计时器
系列VTM
安沃驰AVENTICS速度/计时器,系列VTM
R402002202
工件位置检测装置
MS01系列
安沃驰AVENTICS工件位置检测装置,系列MS01
R412011545
安沃驰AVENTICS系列MS01
3354418750
3354418740
3354418730
3354418720
3354418710
3354418700
R412011208
R412011209
安沃驰AVENTICS系列MS01
R412011175
R412011176
R412011177
R412011178
R412011179
R412011180
R412011181
R412011182
R412011183
R412011184
R412011185
R412011186
R412011187
R412011188
R412011189
R412011190
安沃驰AVENTICS系列MS01
R412003461
R412003462
R412003463
R412003464
R412003465
R412003466
R412011212
R412011213
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。 给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。

气动电磁阀通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过气动电磁阀的油的压力来推动油刚的活塞,这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。
电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动。电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压钢控制,所以就会用到电磁阀。

气动电磁阀:
在真空、负压、零压时能正常工作,但通径一般不超过25毫米。
在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。
流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

气动电磁阀里有密闭的腔,在的不同位置开有通孔,气动电磁阀的每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边;气动电磁阀通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过气动电磁阀的油的压力来推动油刚的活塞,这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动

在气动回路中,电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

气动电磁阀工作位置(也就是电磁阀的开或关),就是在气动电磁阀阀芯的位置。电气转化组件将电讯号转化为气动讯号,再由电气讯号输入控制气动输出。电磁阀根据命令执行空气流向该释放、改变还是停止。电磁阀中,电磁控制换向阀是最重要的部件。

气动电磁阀主要的工作原理是利用电磁线圈中产生的电磁力推动阀芯切换,达到气流换向目的。也就是在气动回路中电磁阀控制换向阀就是用来控制气流通道通过、截断或改变压缩空气的流动方向。按照电磁阀控制部分对换向阀的推换方式来分直动式电磁阀与先导式电磁阀。直动式电磁阀可以直接利用电磁力推动阀芯的换向,先导式电磁阀则是利用电磁先导输出的先导气压来实现推动阀芯换向。
