安沃驰压力开关R412010713现货

2019年11月12日

安沃驰压力开关R412010713现货,上海韦米机电设备有限公司主营销售产品,原厂原装,质量保障,销售热线:13524123009,传真:021-51334670;联系人:雷青。热诚欢迎新老客户咨询购买!



安沃驰AVENTICS压力开关, 系列 PM1-R412010713
结构特点 机械式
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型 机械式
功能 更换器(机械)
安装位置 任意
工作压力范围 See table
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -10 ... 80 °C
介质 压缩空气
测量尺寸 相对压力
开关元件 微型开关(输入/输出)
超 压 保 险 80 bar
工作频率 1,5 Hz
冲击阻力 max. 15 g
振动阻力 10 g (60 - 500 Hz)
重复精度按%(相对于终值) ± 1 %
开关点 可调节的
滞环 最大压力切换误差
工作电压DC 小/大 12 ... 30 V DC
工作电压 AC 小/大 12 ... 250 V AC
固定方式 通过直通孔
防护等级 IP65
电子连接 多芯插头 EN 175301-803, A型
重量 0,16 kg
压力上升时的开关功能:接触点从1-2转换到1-3。压力下降时的开关功能:接触点从1-3转换到1-2。
注意:过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置!
微型开关支配镀银触点。
选择插拔连接器时请注意 PIN 引脚分配。

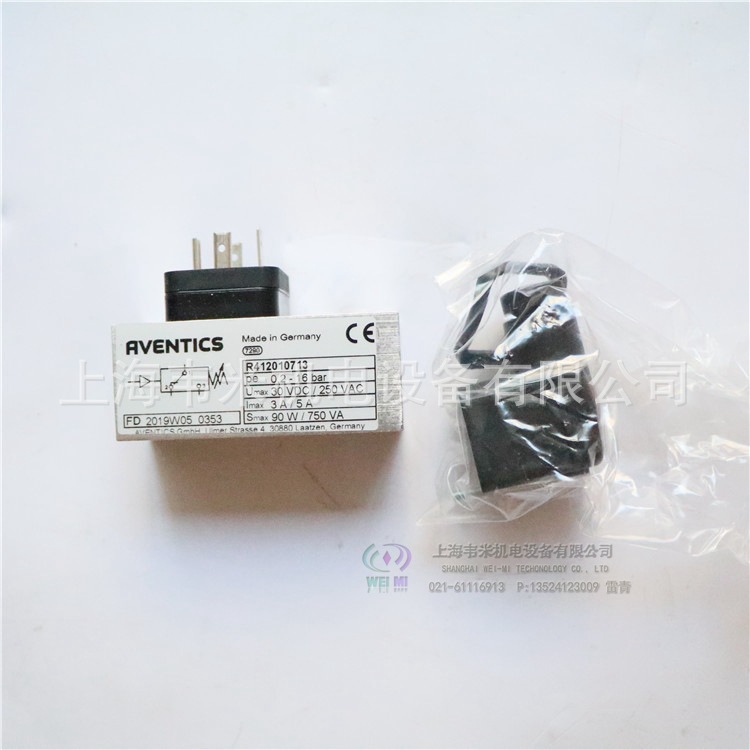

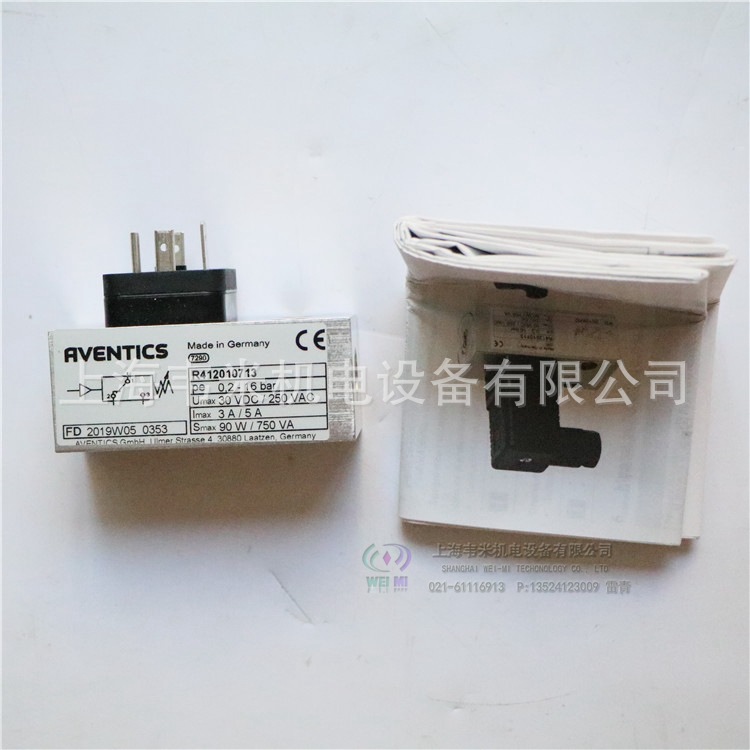

R412010713 AVENTICS气动压力开关.jpgR412010713 AVENTICS气动压力传感器.jpgR412010713 AVENTICS压力开关.jpgR412010713 安沃驰AVENTICS压力开关.jpgR412010713 安沃驰气动压力开关.jpgR412010713 安沃驰压力传感器.jpgR412010713 安沃驰压力开关.jpg

压力传感器是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型,压力传感器可分为表压传感器、差压传感器和绝压传感器。



由于压力传感器具有全密封不锈钢焊接结构、小体积、高灵敏度、零点满度可调节应可用于液压、压铸、中央空调系统、恒压供水、机车制动系统轻工、机械、冶金、石化、环保、空压机等其他自动控制系统。并且在不同环境下,需要使用不同类型的压力传感器,那是因为在测量压力的过程中,压力传感器会随着工作环境和静压的变化而发生漂移,这在微差压测量过程中表现最为明显。压力传感器要有适应不同环境工作的能力,不能因为环境的变化而导致压力测量值发生漂移,这也是保障生产工艺连续性的关键。



压力传感器是气压或者液压压强力值的产品统称,在选型时细分为压力传感器和压力变送器两大类。压力传感器是一种接受压力变量,经数字电路转换后,将压力变化量按一定比例转换为标准输出信号的元件。 压力传感器输出的是一个毫伏电压信号,会根据激励电压的大小而改变输出值的大小,单位是mv;缺点是在实际使用时一般需要经过后部电路的放大处理才能使用,同时因为信号小易受到干扰,优点是精度高。压力变送器输出是一个经过放大处理后的模拟量信号(0-10V4-20mA),在15-36V的供电范围内输出信号不受影响。 优点是可以直接并入后部控制系统(PLC等)直接使用,抗干扰性强;缺点是相对于传感器的精度要低一个等级。

安沃驰压力开关R412010713现货

系列PM1
安沃驰AVENTICS压力开关,系列PM1
R412010711
R412022752
R412010712
R412010713
R412010714
R412010715
R412010718
安沃驰AVENTICS压力开关,系列PM1
R412010716
R412010717
R412010719
R412010720
安沃驰AVENTICS压力开关,系列PM1
R412010721
安沃驰AVENTICS压力开关,系列PM1
R412010731
R412024681
R412010730
R412024680
R412010732
R412024682
R412024760
R412024761
流量监测器
系列AF1
安沃驰AVENTICS流量传感器,左边进气,系列AF1
R412010638
R412010673
R412010637
R412010674
安沃驰AVENTICS流量传感器,右边进气,系列AF1
R412010863
系列553-001
安沃驰AVENTICS空气流量传感器,系列553-001
5530011000
5530011100
5530011200
速度/计时器
系列VTM
安沃驰AVENTICS速度/计时器,系列VTM
R402002202
工件位置检测装置
MS01系列
安沃驰AVENTICS工件位置检测装置,系列MS01
R412011545
安沃驰AVENTICS系列MS01
3354418750
3354418740
3354418730
3354418720
3354418710
3354418700
R412011208
R412011209
安沃驰AVENTICS系列MS01
R412011175
R412011176
R412011177
R412011178
R412011179
R412011180
R412011181
R412011182
R412011183
R412011184
R412011185
R412011186
R412011187
R412011188
R412011189
R412011190
安沃驰AVENTICS系列MS01
R412003461
R412003462
R412003463
R412003464
R412003465
R412003466
R412011212
R412011213
安沃驰AVENTICS系列MS01
R412011191
R412011192
R412011193
R412011194
R412011195
R412011196
R412011197
R412011198
R412011199
R412011200
R412011201
R412011202
R412011203
R412011204
R412011205
R412011206
电磁阀应用
1、2位3通电磁阀控制单作用气缸:
初始状态:电磁阀为常闭电磁阀,处于失电状态,单作用气缸活塞由弹簧作用在气缸左侧。
工作状态:电磁阀得电,电磁阀P口与A口通,气源由A口进入气缸,气缸活塞右移。
失电状态:电磁阀失电,电磁阀A口与R口通,气缸通过电磁阀放气,活塞在弹簧作用下回到左侧。
2、2位3通电磁阀控制气动薄膜驱动部:
初始状态:电磁阀为常闭电磁阀,处于失电状态,气动薄膜驱动部的推杆由弹簧作用下停在上位;
工作状态:电磁阀得电,电磁阀P口与A口通,气源由A口进入薄膜驱动部上气室,推动推杆下移;
失电状态:电磁阀失电,电磁阀A口与R口通,薄膜气室通过电磁阀放气,推杆在弹簀作用下回到上位。
3、 2位5通单电控电磁阀控制双作用气缸:
初始状态:电磁阀失电状态,电磁阀P口与A口相通, 气源通过A口进入双作用气动活塞驱动部左侧气室,活塞停在右侧,B口与S口相通,与B口相通的气动活塞驱动部的右侧气室为排气状态;
工作状态:电磁阀得电,电磁阀P口与B口通,气源由B口进入双作用气动活塞驱动部右侧气室,活塞移动到左侧,A口与R口相通, 与R口相通的气动活塞驱动部的左侧气室为排气状态;
失电状态:电磁阀恢复初始状态。
4、 2位5通双电控电磁阀控制双作用气缸:左侧线圈得电状态:电磁阀左侧线圈得电,电磁阀P口与A口通,气源由A口进入双作用气动活塞驱动部-侧气室,推动活塞到气缸另一侧,B口与S口相通,与B口相通的气动活塞驱动部的另一侧气室为排气状态,在另一侧线圈不得电之前会保持该状态不动;
右侧线圈得电状态:电磁阀右侧线圈得电,电磁阀P口与B口通,气源由B口进入双作用气动活塞驱动部一侧气室, 推动活塞到气缸另一侧,A口与R口相通,与A口相通的气动活塞驱动部的另一侧气室为排气状态,在另一侧线圈不得电之前会保持该状态不动。

电磁阀使用和维修
1、每年1-2次的定期检修是电磁阀可靠工作和长寿命的最佳方法。电磁阀内部的下列几种情况是妨碍电磁阀正常。工作与缩短寿命的原因。
(1)使用介质品质发生变化;
(2)接管内生锈;
(3)空压机的油氧化,产生炭粒、焦油等杂物混入管道;
(4)管道中有尘粒污垢等杂物。
2、电磁阀安装后或长时间停用后投入运作时,须通入介质试动作几次,工作正常后方可投入运行;
3、在蒸汽阀长时间停用后再次投入运行时,应排净凝结水后再动作几次,工作正常后方可投入运行;
4、在维护之前,必须切断电源,卸去介质压力;
5、线圈组件不宜拆开;
6、拆开电磁阀进行清洗时,可使用煤油、三氯乙烯等溶液。


电磁阀的“通”和“位” “通”和“位”是换向阀的重要概念。不同的“通”和“位”构成了不同类型的换向阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管相连的油道接口,不同油道之间只能通过阀芯移位时阀口的开关来沟通。
在接到开(关)阀信号后,驱动机构得电带动球阀阀芯转动,阀芯转到位后电动执行机构内部自断电,阀位机械指示指向相应的阀位,阀位开关输出无源阀位信号。阀芯每转90°,阀功能切换一次。
