安沃驰气缸传感器0830100469

2019年11月12日

安沃驰气缸传感器0830100469,上海韦米机电设备有限公司主营销售产品,原厂原装,质量保障,销售热线:13524123009,传真:021-51334670;联系人:雷青。热诚欢迎新老客户咨询购买!



安沃驰AVENTICS传感器, 系列 SN2-0830100469
连接方式型 簧片型
功能 簧片型,三导线
外壳 聚酰胺
防护等级 IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
防护等级 IP67
开关点精度 ±0,1 mT
额定电流,接通状态 < 15 mA
静态电流(无负荷) < 10 mA
在使用干簧传感器时,我们推荐使用一个短路保护装置(SCPD)。

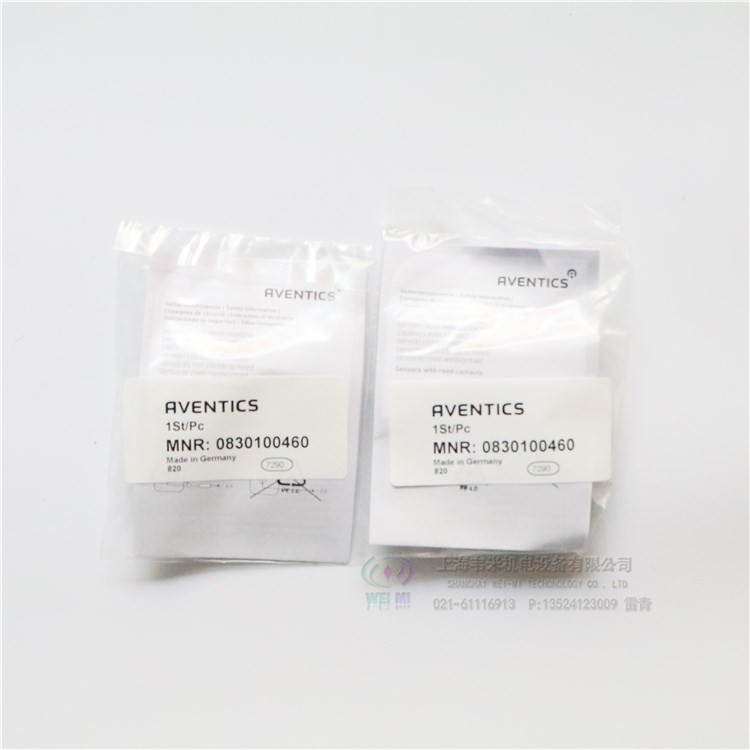

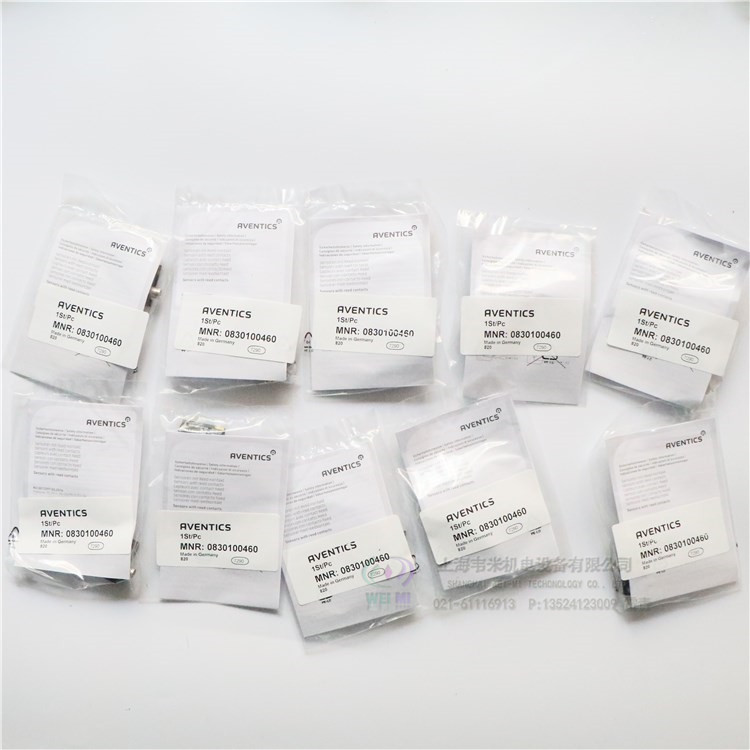

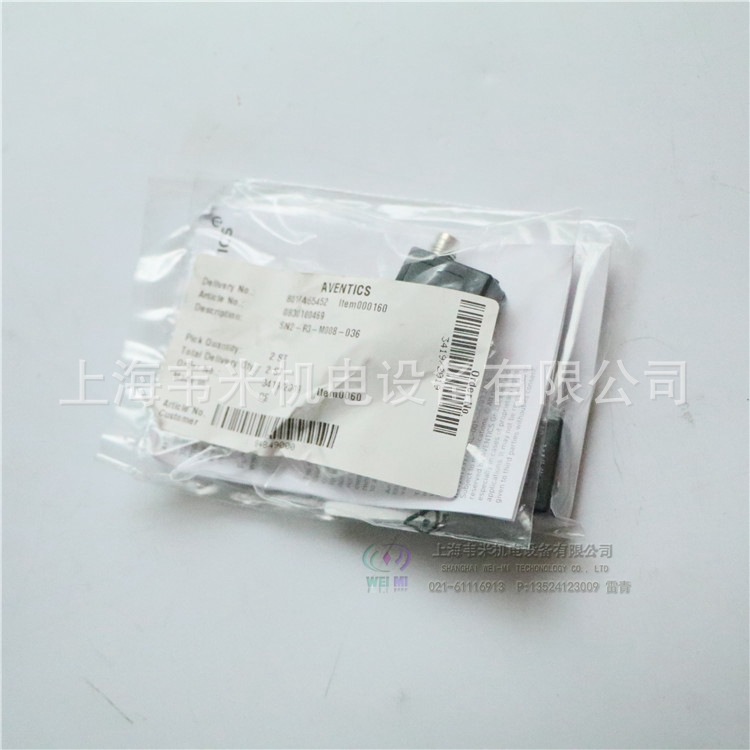

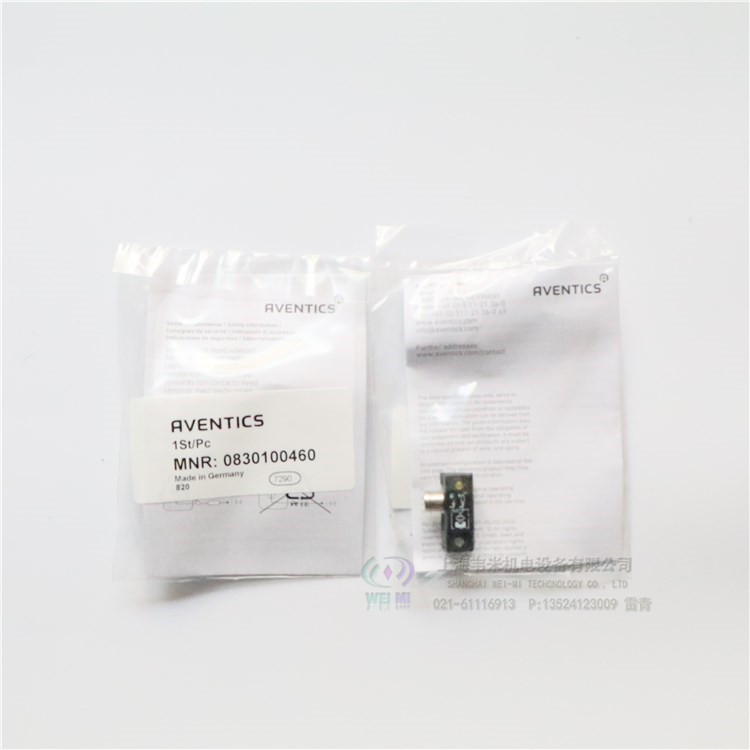

0830100469 安沃驰接近传感器.jpg0830100469 安沃驰传感器.jpg0830100469 AVENTICS传感器.jpg0830100460 AVENTICS磁接近传感器.JPG0830100460 AVENTICS接近传感器.JPG0830100460 安沃驰传感器.JPG0830100460 安沃驰接近传感器.JPG
接近传感器是一种具有感知物体接近能力的器件,它利用位移传感器对接近的物体具有敏感特性来识别物体的接近,并输出相应开关信号,因此,通常又把接近传感器称为接近开关。它是代替开关等接触式检测式检测方式,以无需接触被检测对象为目的的传感器的总称,它能检测对象的移动和存在信息并转化成电信号。


感应型接近传感器的检测原理
通过外部磁场影响,检测在导体表面产生的涡电流引起的磁性损耗。在检测线圈内使其产生交流磁场,并检测体的金属体产生的涡电流引起的阻抗变化进行检测的方式。
此外,作为另外一种方式,还包括检测频率相位成分的铝检测传感器,和通过工作线圈仅检测阻抗变化成分的全金属传感器。
在检测体一侧和传感器一侧的表面上,发生变压器的状态。


电容式接近传感器
电容式接近传感器是一个以电极为检测端的经电电容接近开关,它由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成。
平时检测电极与大地之间存在一定的电容量,它成为振荡电路的一个组成部分。当被检测物体接近检测电极时,由于检测电极加有电压,检测电极就会受到静电感应而产生极化现象,被测物体越靠近检测电极,检测电极上的感应电荷就越多。由于检测电极上的静电电容为C,所以随着电荷量的增多,使检测电极电容C随之增大。由于振荡电路的振荡频率f与电容成反比,所以当电容C增大时振荡电路的振荡减弱,甚至停止振荡。振荡电路的振荡与停振这两种状态被检测电路转换为开关信号后向外输出。需要注意的是:电容式接近传感器检测的被测物体是金属导体,非金属导体不能用该方法测量。
电感式接近传感器
电感式接近传感器由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成。检测用敏感元件为检测线圈,它是振荡电路的一个组成部分,振荡电路的振荡频率为f。当检测线圈通以交流电时,在检测线圈的周围就产生一个交变的磁场,当金属物体接近检测线圈时,金属物体就会产生电涡流而吸收磁场能量,使检测线圈的电感L发生变化,从而使振荡电路的振荡频率减小,以至停振。振荡与停振这两种状态经监测电路转换为开关信号输出。
需要注意的是:与电容式接近传感器相同,电感式接近传感器检测的被测物体也是金属导体,非金属导体不能用该方法测量。振幅变化随目标物金属种类而不同,因此检测距离也随目标物金属的种类而不同。
光电式接近传感器
光电式接近传感器中,发光二极管(或半导体激光管)的光束轴线和光电三极管的轴线在一个平面上,并成一定的夹角,两轴线在传感器前方交于一点。当被检测物体表面接近交点时,发光二极管的反射光被光电三极管接收,产生电信号。当物体远离交点时,反射区不在光电三极管的视角内,检测电路没有输出。一般情况下,送给发光二极管的驱动电流并不是直流电流,而是一定频率的交变电流,这样,接收电路得到的也是同频率的交变信号。如果对接收来的信号进行滤波,只允许同频率的信号通过,可以有效地防止其他杂光的干扰,并可以提高发光二极管的发光强度。

安沃驰气缸传感器0830100469

安沃驰AVENTICS传感器,系列SN2
0830100465
0830100468
0830100469
0830100467
0830100472
R412004820
R412004299
0830100466
0830100480
R412004800
系列SN3
安沃驰AVENTICS传感器,系列SN3
0830100438
系列SN5-X
安沃驰AVENTICS传感器,系列SN5-X
0830100500
0830100502
安沃驰AVENTICS传感器,系列SN5-X
0830100525
0830100534
系列SN6
安沃驰AVENTICS传感器,系列SN6
8940412022
8940412032
8940411902
8940411922
安沃驰AVENTICS传感器,系列SN6
8940410602
8940410612
安沃驰AVENTICS传感器,系列SN6
R412000823
系列SH4
安沃驰AVENTICS传感器,系列SH4
2650122051
2650122052
安沃驰AVENTICS传感器,系列SH4
2650122031
系列SP1
安沃驰AVENTICS气动传感器,系列SP1
0820212201
系列IN1
安沃驰AVENTICS传感器,系列IN1
R412010426
传感器安装件
安沃驰AVENTICS传感器固定设备,系列CB1
1827020296
1827020297
1827020298
1827020299
1827020300
安沃驰AVENTICS传感器固定设备,系列CB1
R412024050
R412024051
R412024052
R412024053
R412024054
安沃驰AVENTICS传感器固定设备,系列CB1
R402000040
安沃驰AVENTICS传感器固定设备,系列CB1
R422100250
安沃驰AVENTICS传感器固定设备,系列CB1
1827020282
1827020283
1827020284
安沃驰AVENTICS传感器固定设备,系列CB1
1827020292
安沃驰AVENTICS传感器固定设备,系列CB1
R412017979
R412017980
安沃驰AVENTICS传感器固定设备,系列CB1
R412022298
安沃驰AVENTICS传感器固定设备,系列CB1
R412022357
安沃驰AVENTICS传感器固定设备,系列CB1
1827020065
1827020066
1827020067
1827020068
1827020069
安沃驰AVENTICS传感器固定设备,系列CB1
1827020084
安沃驰AVENTICS传感器固定设备,系列CB1
1827020081
1827020082
1827020083
安沃驰AVENTICS传感器固定设备,系列CB1
1827020386
安沃驰AVENTICS传感器固定设备,系列CB1
5230033502
安沃驰AVENTICS传感器固定设备,系列CB1
3220643562
安沃驰AVENTICS传感器固定设备,系列CB1
1821205002
位移测量传感器
系列SM6
测量范围为32-256mm
安沃驰AVENTICS传感器,系列SM6
R412010141
R412010143
R412010262
R412010264
R412010411
R412010413
R412010415
R412010417
安沃驰AVENTICS传感器,系列SM6
R412010142
R412010144
R412010263
R412010265
R412010410
R412010412
R412010414
R412010416
系列SM6-AL
测量范围107-1007mm
安沃驰AVENTICS传感器,系列SM6-AL
R412010880
R412010881
R412010882
R412010883
R412010884
R412010885
R412010886
R412010887
R412010888
R412010889
R412010890
R412010891
R412010892
R412010893
R412010894
R412010895
R412010896
R412010897
R412010898
R412010899
R412010900
R412010901
R412010902
R412010903
R412010904
R412010905
压力传感器
系列PE2
安沃驰AVENTICS压力传感器,系列PE2
R412010848
R412010849
R412010853
R412010856
R412010850
R412010851
R412010854
R412010855
R412010857
R412010858
PE5系列
安沃驰AVENTICS压力传感器,系列PE5
R412010761
R412010760
R412010769
R412010768
R412010775
R412010774
R412010763
R412010762
R412010771
R412010770
R412010765
R412010764
R412010777
R412010776
R412010773
R412010772
R412010767
R412010766
R412010779
R412010778
R412010782
R412010781
R412010806
R412010805
系列PE6
安沃驰AVENTICS压力传感器,系列PE6
R412007880
R412007881
R412007882
R412007883
R412007884
R412007885
R412007886
R412007887
系列PM1
安沃驰AVENTICS压力开关,系列PM1
R412010711
R412022752
R412010712
R412010713
R412010714
R412010715
R412010718
安沃驰AVENTICS压力开关,系列PM1
R412010716
R412010717
R412010719
R412010720
安沃驰AVENTICS压力开关,系列PM1
R412010721
安沃驰AVENTICS压力开关,系列PM1
R412010731
R412024681
R412010730
R412024680
R412010732
R412024682
R412024760
R412024761
流量监测器
系列AF1
安沃驰AVENTICS流量传感器,左边进气,系列AF1
R412010638
R412010673
R412010637
R412010674
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成:
1)缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8μm。
2)端盖
端盖上设有进排气通口,有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3)活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
4)活塞杆
活塞杆是气缸中重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。
5)密封圈
回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种:
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6)气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。

带有制动装置的气缸称为制动气缸,也称锁紧气缸,下面介绍下锁紧气缸的原理和状态。
制动气缸为卡套锥面式制动装置,它由制动闸瓦、制动活塞和弹簧等构成。制动装置一般安装在普通气缸的前端,其结构有卡套锥面式、弹簧式和偏心式等多种形式。
锁紧气缸在工作中其制动装置有两个工作状态,即放松状态和制动夹紧状态。
夹紧状态,当气缸由运动状态进入制动状态时,C口迅速排气,压缩弹簧迅速使制动活塞复位并压紧制动闸瓦。此时制动闸瓦紧抱活塞杆使之停止运动。
放松状态,气缸运动时,在C口输入气压,使制动活塞受压右移,则制动机构处于放松状态,气缸活塞杆可以自由运动。
锁紧气缸的原理:
制动装置是靠压缩弹簧力使活塞杆停在任意位置的。因此,在工作过程中即使动力气源出现故障,仍能锁定活塞杆不使其移动。这种制动气缸夹紧力大,动作可靠,如缸径为40mm的制动气缸,其夹紧力为1400N。
在气动系统中,采用三位阀能控制气缸活塞在中间任意位置停止。但在外界负载较大且有波动,或气缸竖直安装使用,及其定位精度与重复精度要求较高时,可选用制动气缸。
