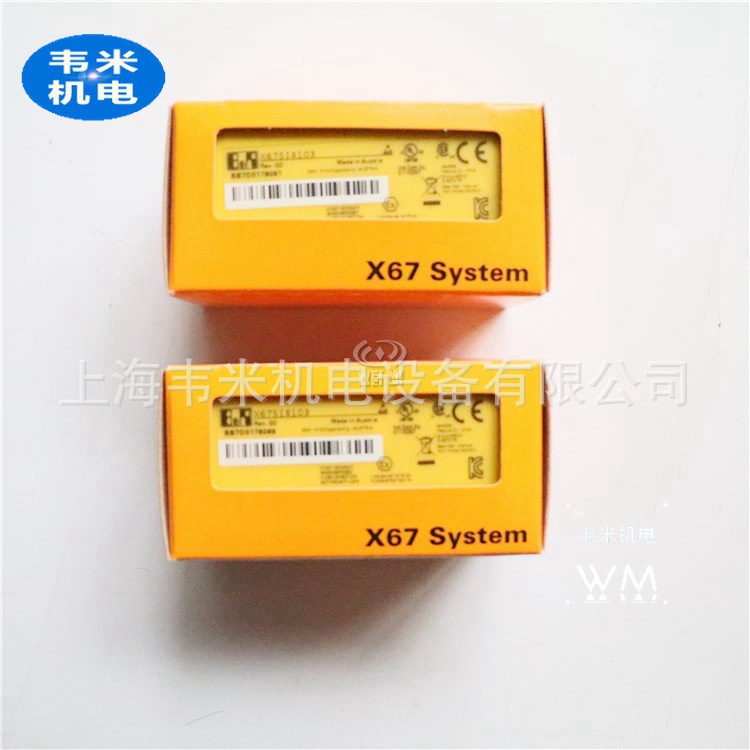

全新原装供应贝加莱模拟量输入模块X67AM1223

2019年12月16日

贝加莱模拟量输入模块X67AM1223是上海韦米主营产品之一:联系人邓洁:13524123373,座机:021-51334670-803.传真:021-51334670-808.我们公司主营产品:爱尔泰克AIRTEC,ASCO世格,安沃驰AVENTICS,贝加莱B&R,本特利bently,力士乐rexroth,派克Parker,EATON VICKERS伊顿 威格士,西门子,迪普马DUPLOMATIC等;有需要随时联系。

贝加莱I/O系统—X67
产品简介:
贝加莱I/O系统产品线包括X20、X67、紧凑型I/O、XV,X20是I/O产品线的核心产品。

贝加莱I/O提供给客户的不仅仅是I/O,而是一个性能卓越的解决方案,包括模块式结构的X20
,IP67防护等级的X67,结构紧凑自带电源的紧凑型I/O,可直接驱动多种主流品牌电磁阀的
XV等。所有这些产品均可集中安装,也可分布式安装,两相邻站点之间最远距离可达100m,
最多可扩展至253个站点。兼容大部分主流现场总线,包括Ethernet POWERLINK、
CANopen、Profibus、DeviceNet、Modbus-IDA,适合于各种工业控制领域。

详细介绍:
总线控制器

模块号 简介
X67BC4321 X67 CANopen总线控制器,X2X Link供电3W,8路通道可配置成输入/输出,
24 VDC, 0.5 A
X67BC5321 X67 DeviceNet总线控制器,X2X Link供电3W,8路通道可配置成输入/输出,24 VDC, 0.5 A
X67BC6321 X67 Profibus DP总线控制器,X2X Link供电3W,8路通道可配置成输入/输出,24 VDC, 0.5 A
X67BC6321.L08 X67 Profibus DP总线控制器,X2X Link供电15W,16路通道可配置成输
入/输出,24 VDC, 0.5 A,M8接头
X67BC6321.L12 X67 Profibus DP总线控制器,X2X Link供电15W,16路通道可配置成输
入/输出,24 VDC, 0.5 A,M12接头
X67BC7321-1 X67 CAN I/O总线控制器,扩展CAN I/O功能,X2X Link供电3W,8路通
道可配置成输入/输出,24 VDC, 0.5 A
X67BC8321-1 X67 Ethernet POWERLINK总线控制器(EPL框架协议支持),X2X Link供
电3W,8路通道可配置成输入/输出,24 VDC, 0.5 A


系统电源

模块号 简介
X67PS1300 X67系统供电24 VDC,X2X Link供电15W,反极性保护,短路保护,过载保护,
可以并行连接


数字量输入模块

模块号 简介
X67DI1371 X67数字量输入模块,8路输入 24VDC,漏式,1ms输入滤波
X67DI1371.L08 X67数字量输入模块,16路输入 24VDC,漏式,1ms输入滤波,M8接头
X67DI1371.L12 X67数字量输入模块,16路输入 24VDC,漏式,1ms输入滤波,M12接头
X67DM1321 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,0.5 A,可配置的输入
滤波,2 x 50 kHz事件计数器
X67DM1321.L08 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M8接头
X67DM1321.L12 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器 M12接头
X67DM9321 X67数字量混合模块,8路通道可配置成输入/输出,24VDC,0.5A,可配置的
输入滤波,2x 50 kHz事件计数器,X2X Link地址转换
X67DM9331.L12 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,2 A,可配置的
输入滤波,通道监控传感器供电,M12接头,X2X Link地址转换
X67UM1352 X67数字量混合模块,1路输入测量全桥张力,24-bit,4 x 24 VDC数字量输入,漏式,1路数字量输出,0.5 A,源式 1路数字量输出,1 A,源式


数字量输出模块

模块号 简介
X67DO1332 X67数字量输入模块,8路输出,24 VDC,2.0 A,可读取输出状态
X67DO9332.L12 X67数字量输出模块,8路输出,24VDC,2A,监测单个通道给执行机构
供电,M12接头,X2X Link地址转换
X67DM1321 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,0.5 A,可配置的输入
滤波,2 x 50 kHz事件计数器
X67DM1321.L08 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M8接头
X67DM1321.L12 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M12接头
X67DM9321 X67数字量混合模块,8路通道可配置成输入/输出,24VDC,0.5A,可配置的
输入滤波,2x 50 kHz事件计数器,X2X Link地址转换
X67DM9331.L12 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,2 A,可配置的输
入滤波,对每个传感器单独监控通道,M12接头,X2X Link地址转换
X67UM1352 X67混合模块,1路输入测量全桥张力,24-bit,4 x 24 VDC数字量输入,
漏式,1路数字量输出,0.5 A,源式1路数字量输出,1 A,源式
X67DV1311.L08 X67数字量阀控制模块,16路数字量输出,24 VDC,0.1 A,1 x M16接头,
16 x 24 VDC数字渴淙?漏式,可配置的输入滤波M8接头
X67DV1311.L12 X67数字量阀控制模块,16路数字量输出,24 VDC,0.1 A,1 x M16接头,
16 x 24 VDC数字量输入,漏式,可配置的输入滤波M12接头
X67SM2436 X67步进电机模块,供电18 - 48 VDC,8 A max.,连接2个电机,3 A, 5
A max., 2 x 3数字量输入(24 VDC),漏式,可用作2个增量式编码器
X67SM4320 X67步进电机模块,供电18 - 30 VDC,连接4个电机,1 A, 1.5 A max


数字量混合模块

模块号 简介
X67DM1321 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,0.5 A,可配置的输入
滤波,2 x 50 kHz事件计数器
X67DM1321.L08 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M8接头
X67DM1321.L12 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M12接头
X67DM9321 X67数字量混合模块,8路通道可配置成输入/输出,24VDC,0.5A,可配置的
输入滤波,24VDC,0.5A,可配置的输入滤波,2x 50 kHz事件计数器,X2X Link地址转换

X67DM9331.L12 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,2 A,可配置的
输入滤波,对每个传感器单独监控通道,M12接头,X2X Link地址转换
X67UM1352 X67混合模块,1路输入测量全桥张力,24-bit,4 x 24 VDC数字量输入,
漏式,1路数字量输出,0.5 A,源式1路数字量输出,1 A,源式


阀控制

模块号 简介
X67DV1311.L08 X67数字量阀控制模块,16路数字量输出,24 VDC,0.1 A,1 x M16接头,
16 x 24 VDC数字量输入,漏式,可配置的输入滤波M8接头
X67DV1311.L12 X67数字量阀控制模块,16路数字量输出,24 VDC,0.1 A,1 x M16接头,
16 x 24 VDC数字量输入,漏式,可配置的输入滤波M12接头


模拟量输入模块

模块号 简介
X67AI1223 X67模拟量输入模块,4路输入,±10 V,12-bit分辨率,可配置的输入滤波,
开路监测
X67AI1323 X67模拟量输入模块,4路输入,0-20 mA,12-bit分辨率,可配置的输入滤波
X67AI2744 X67模拟量输入模块,2路输入测量全桥张力,24-bit转换分辨率
X67AI4850 X67模拟量输入模块,4路输入(电子尺测量)
X67AM1223 X67模拟量混合模块,2路输入,2路输出,±10V,12-bit分辨率,可配置的
输入滤波
X67AM1323 X67模拟量混合模块,2路输入,2路输出,0-20 mA,12-bit分辨率,可配
置的输入滤波
X67UM1352 X67混合模块,1路输入测量全桥张力,24-bit,4 x 24 VDC数字量输入,
漏式,1路数字量输出,0.5 A,源式1路数字量输出,1 A,源式


模拟量输出模块

模块号 简介
X67AO1223 X67模拟量输出模块,4路输出,±10 V, 12-bit分辨率
X67AO1323 X67模拟量输出模块,4路输出,0-20 mA, 12-bit分辨率
X67AM1223 X67模拟量混合模块,2路输入,2路输出,±10V,12-bit分辨率,可配置的
输入滤波
X67AM1323 X67模拟量混合模块,2路输入,2路输出,0-20 mA,12-bit分辨率,可配置
的输入滤波


模拟量混合模块

模块号 简介
X67AM1223 X67模拟量混合模块,2路输入,2路输出,±10V,12-bit分辨率,可配置的
输入滤波
X67AM1323 X67模拟量混合模块,2路输入,2路输出,0-20 mA,12-bit分辨率,可配
置的输入滤波


温度模块

模块号 简介
X67AT1322 X67温度输入模块,4路输入,电阻测量,2/4接线,PT100, PT1000, KTY10,
 KTY84, 0.1 K分辨率
X67AT1402 X67温度输入模块,4路热电偶输入,类型J,K,S,分辨率0.1K


电机模块

模块号 简介
X67MM2436 X67PWM电机桥模块,18 VDC - 48 VDC模块供电,2 x PWM电机桥,3 A,
2 x 3数字量输入可配置成增量式编码器
X67SM2436 X67步进电机模块,供电18 - 48 VDC,8 A max.,连接2个电机,3 A,
5 A max., 2 x 3数字量输入(24 VDC),漏式,可用作2个增量式编码器
X67SM4320 X67步进电机模块,供电18 - 30 VDC,连接4个电机,1 A, 1.5 A max
其他功能模块
模块号 简介
X67UM1352 X67混合模块,1路输入测量全桥张力,24-bit,4 x 24 VDC数字量输入,
漏式,1路数字量输出,0.5 A,源式
1路数字量输出,0.5 A,源式,1路数字量输出,1A,源式
计数模块
模块号 简介
X67DC1198 X67数字量计数模块,2 x 3输入5 V用于SSI 1 MBit/s/ABR 250 kHz,
8路通道24 VDC,0.1 A,可配置成输入/输出/4×AB计数器 100kHz/4×比较器输出/2×
PWM输出,测量当地时间功能
X67DM1321 X67数字量混合模块,8路通道可配置成输入/输出,24 VDC,0.5 A,可配置的输入
滤波,2 x 50 kHz事件计数器
X67DM1321.L08 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器M8接头
X67DM1321.L12 X67数字量混合模块,16路通道可配置成输入/输出,24 VDC,0.5 A,可配置
的输入滤波,2 x 50 kHz事件计数器 M12接头
X67DM9321 X67数字量混合模块,8路通道可配置成输入/输出,24VDC,0.5A,可配置的
输入滤波,2×50kHz事件计数器,X2X Link地址转换
多功能模块
模块号 简介
X67DC1198 X67数字量计数模块,2 x 3输入5 V用于SSI 1 MBit/s/ABR 250 kHz,8路通
道24 VDC,0.1 A,可配置成输入/输出/4×AB计数器 100kHz/4×比较器输出/2×PWM输出
,测量当地时间功能
通信模块
模块号 简介
X67IF1121 X67接口模块,1 x RS232/1 x RS485/RS422,2路数字量通道可配置成输入/输
出,24 VDC, 0.5 A,可配置的输入滤波
贝加莱输入模块应用
物料搬运(小型传送带,升降机等)
包装机械(小型贴标机,小型制袋机等)
专用机械(拌和机,捏合机,纺织机械等)
泵,压缩机,风扇
货物升降机
木材加工(自动车床,锯床,铣床等)
金属加工机械(折弯机,焊接机,切割机等)
贝加莱AutomationStudio4是针对自动化解决方案各个方面的终极开发和运行环境–从控制
和运动技术到HMI、操作和集成安全技术。这款强大的工业自动化软件工程平台的第四代产
品经过完全重新设计,可以帮助用户提高工作效率。
今天的软件开发者面临着前所未有的硬件选择多样性,无论是在机器上还是在他们的办公桌上。为了应对日趋复杂,功能多样的机器任务,开发方法被迫大幅改进。
缩短上市时间的目标已经无法通过在快速开发软件之前建立机器并使硬件到位来实现。虽然今
天的编程工具的确能够加快处理编程任务本身,但是高效且可持续的产品开发的最大潜力在于
融合机械、电气和软件领域,像对待集成生物一样对待机器和系统。
面向对象编程的优点
机器或系统行为是由其软件管理的。引导每一个进程和活动的是软件,管理重要信息和操作
数据的是软件,确保对用户输入、第三方系统指令以及通过传感器向它报告事件做出适当响
应的也是软件。
因此,启动软件开发和机械设计一样拥有相同的规范基础,即使当机械设计的许多细节都可
能改变。利用面向对象编程所提供的优点能够创建随后由实际值来代替的结构和变量。
与CAD系统实现双向数据交换
从仿真模型中自动生成代码有助于在开发阶段早期使软件与机械设计相一致。通过模拟运动
学和动力学系统中生成的数据在先进的CAD软件中创建单独组件或整个模块可以进一步简化
编程。
当涉及电气规划时,在避免与两个主数据版本相关的错误风险以及为此做出不必要的努力方
面拥有众多优势。现在,软件开发人员通过使用EPLANElectricP8接口能够轻松地实现ECAD
项目与贝加莱AutomationStudio中硬件配置之间的同步。这种双向数据交换确保了两组数据
始终是最新的。
通过可复用模块实现可持续节约
当自动版本管理减少了花费在协调和文档上的时间时,集成的工具促进了团队合作。有用的
功能如自动生成主数据、可视化的硬件配置工具以及方便的面向对象编程使得软件设计变成
一件更加愉快的事情。
